A quoi servent les cloches d’isolation en céramique ?

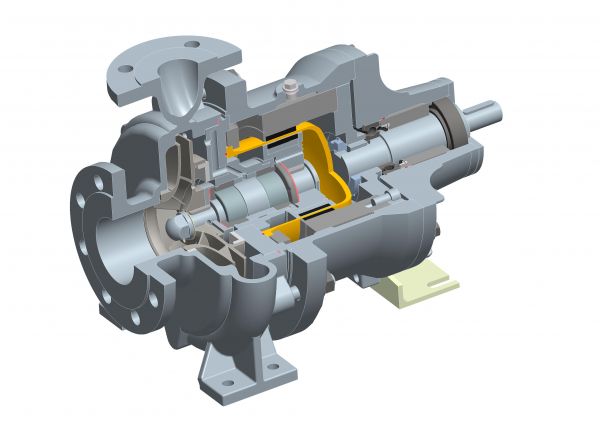

Cloches d’isolation en céramique pour pompes centrifuges à entraînement magnétique

Les cloches d’isolation en céramique permettent de remplacer avantageusement les cloches en métal ou bien en plastique.

Les pompes équipées de cloches en céramique sont largement employées dans l’industrie chimique véhiculant des produits chimiques dangereux incompatibles avec les matériaux métalliques ou plastiques sous des contraintes de pression et de température. Les liquides généralement pompés sont constitués d’acides chauds, concentrés, de fluides toxiques, réactifs à l’atmosphère ou encore d’acides ou de bases concentrés : acides chlorhydrique, sulfurique, chromique, phosphorique, nitrique, saumure, chlorure ferrique, eau de javel, etc…

En outre l’utilisation d’un entrefer en céramique, matériau amagnétique, permet d’augmenter le rendement énergétique de la pompe de 10 à 15%. En général l’épaisseur de céramique au niveau de l’entrefer de couplage magnétique est comprise entre 1,8mm et 3mm (selon pression et diamètre allant de Ø100 à plus de Ø400mm !).

Le couplage magnétique permet l’herméticité et étanchéité de l'unité d'entraînement. Avec un minimum d’entretien, il est possible d’avoir un fonctionnement totalement étanche.

Ainsi, les effets négatifs sur l’environnement résultant de la fuite de fluide pendant les processus de pompage sont considérablement réduits.

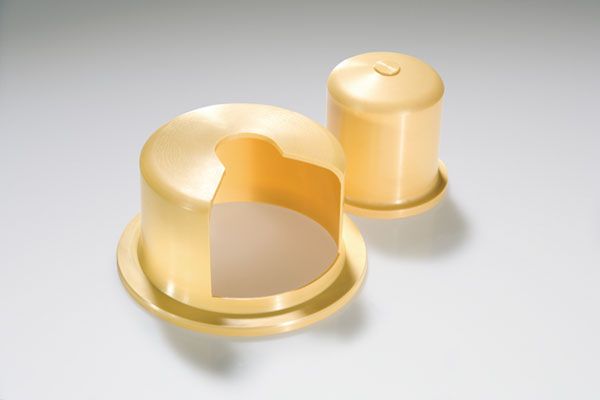

Notre céramique FZM est extrêmement résistante à la corrosion. Elle se caractérise par une résistance mécanique très élevée et peut supporter des pressions nominales jusqu’à 30 bars ainsi que des températures de service allant jusqu’à 200°C.

Ces composants de pompe en céramique sont produits en grandes quantités dans nos usines, dans différents diamètres et longueurs.

Voir la fiche produit : fiche-cloche-d-isolation-ceramique.pdf
