En savoir plus sur les céramiques par injection

Le procédé de mise en forme des céramiques par injection (Ceramic Injection Moulding dit « CIM ») est un procédé permettant de réaliser des pièces céramiques avec les atouts et inconvénients suivants :

Les atouts (+)

• Géométrie complexe (Net Shape) obtenue directement à la sortie du four de frittage
• Coût unitaire très faible
• Propriétés physico-chimiques du fritté identiques aux autres procédés de mise en forme (par exemples, pressage ou extrusion)
• Reproductibilité et précision (±0.05mm)

Les inconvénients (-)

• Petite taille (quelques cm3 maximum)
• Moyennes et grandes séries uniquement (à partir de 1.000 pièces)
• Coût du moule d’injection au lancement

Le procédé CIM est semblable à l’injection des thermoplastiques à la différence près que le thermoplastique sert uniquement de plastifiant lors de l’injection du feedstock (mélange thermoplastique + poudre céramique) dans le moule. Le plastique étant ensuite brûlé dans un four de déliantage. La poudre céramique débarrassée du plastique est ensuite classiquement frittée à haute température dans un four de frittage (ou bien dans un four combinant le déliantage et le frittage en 2 cycles thermiques successifs).

Nous proposons le procédé par injection CIM pour les matériaux céramiques suivants : alumine pure 99.7% (C799) et zircone yttriée (3Y-TZP). Pour davantage d’information sur ces produits : page « Matériaux » (https://www.umicore-ceramics.com/fr/materiaux)

Après frittage, les composants céramiques obtenus en CIM sont denses (porosité < 1%) ; en outre ils offrent des propriétés physico-chimiques (résistance mécanique, dureté, résistance à la corrosion, à l’usure, à l’abrasion, à la température, au fluage, etc …) similaires aux céramiques obtenues par d’autres procédés plus classiques.

En résumé, nous vous conseillerons le procédé d’injection CIM en cas de production en séries de petites pièces céramiques à la géométrie complexe et qui requièrent des propriétés optimales dans des environnements extrêmes.

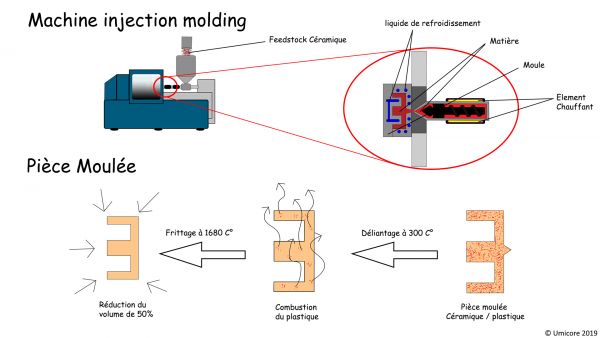

Schématisation du procédé de mise en forme des céramiques techniques par injection CIM :

(Ceramic Injection Moulding)
